Intelligens öntözőberendezés, teljes{0}}konténerexport|A SINOAH teljesíti az első{1}}nagyszabású megrendelés szállítását a Közel-Keletre

SINOAH: Intelligens öntözőberendezések, teljes{0}}konténerexport a Közel-Keletre

A SINOAH sikeresen befejezte az intelligens öntözőberendezések első nagyméretű, -teljes méretű,-konténeres szállítását a Közel-Keletre, ami kulcsfontosságú mérföldkő az integrált csepegtető öntözőrendszer-megoldások szállításában a száraz-régió mezőgazdasági piacaira. Ez a szállítás rendszerszintű{4}}végrehajtási képességet jelent, amely kiterjed a berendezések integrációjára, a mérnöki logikára és a telepítési készenlétre.

Amit szállítottunk: Komplett csepegtető öntözőrendszer üzembe helyezésre készen

Teljesen integrált öntözési infrastruktúra komponensek

• Erő- és szivattyúrendszerek változtatható frekvenciájú szabályozással a stabil nyomáskibocsátás érdekében
• Szűrő
• Trágyázási egységek
• PVC-alapú csővezeték-hálózat a nagy-elosztáshoz
• Inline csepegtető öntözőszalag

vezető vasárnap csepegtető öntöző berendezések konténer rakodását felügyeli

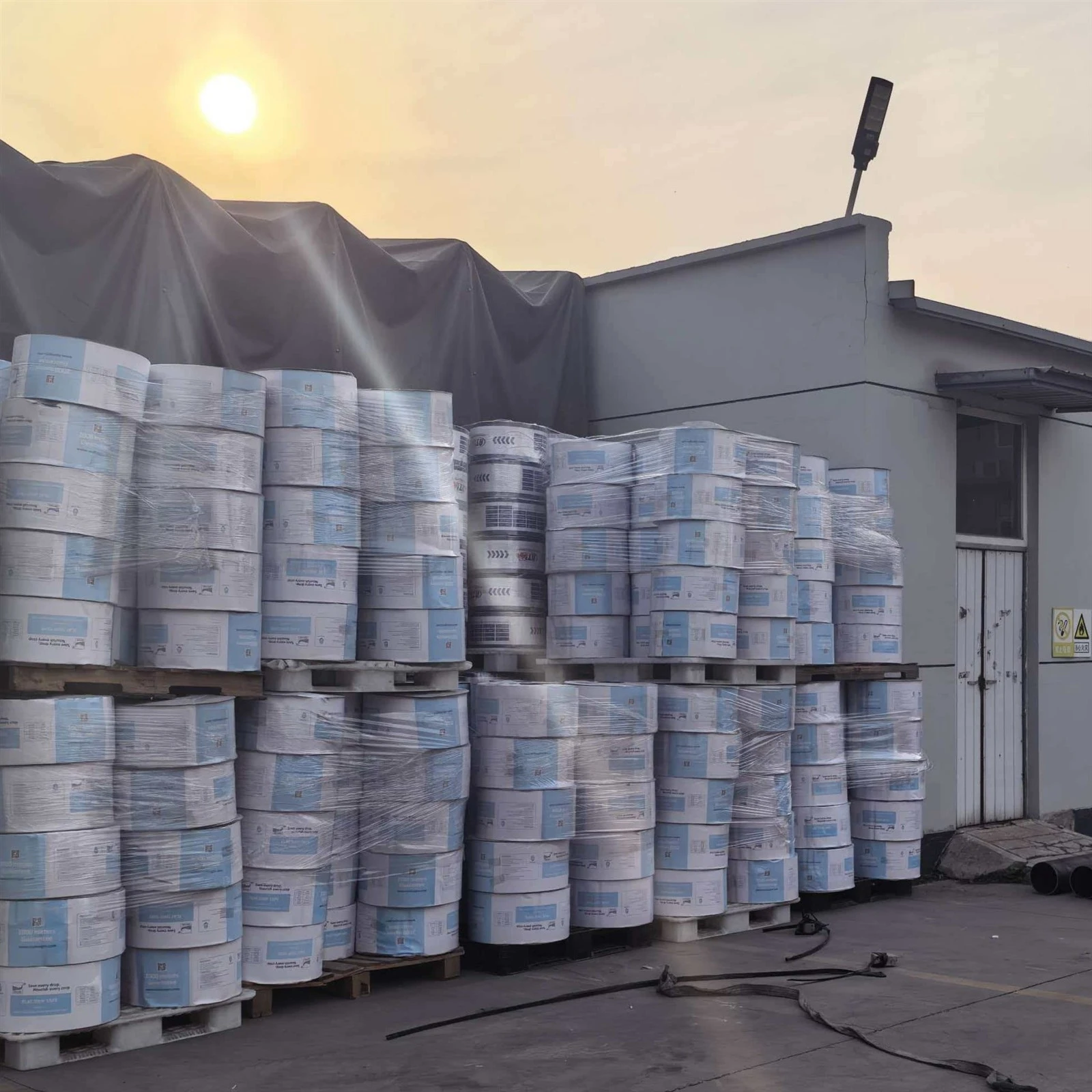

SINOAH csepegtető öntözőszalag szállításra készen

Miért fontos ez a közel-keleti piac számára?

A Közel-Keleten a mezőgazdaság strukturális korlátok,{0}}korlátozott édesvízkészletek, magas párolgási ráta és a nagy hatékonyságú növénytermesztés iránti növekvő kereslet mellett működik. Ilyen körülmények között a hagyományos öntözési módszerek nemcsak nem hatékonyak, de gazdaságilag fenntarthatatlanok is.

A csepegtető öntözőrendszerek, különösen a trágyázással és az automatizált szabályozással kombinálva, a domináns megoldássá váltak, mivel közvetlenül kezelik ezeket a korlátokat mind műszaki, mind pedig működési szinten.

Ellenőrzött eredmények a SINOAH Large{0}}Scale Agricultural Deploymentből

A csepegtető öntözőrendszerek teljesítményére vonatkozó állításokat gyakran általánosítják a piacon. A SINOAH rendszertervezése azonban a nagy-mezőgazdasági telepítésekből származó valós projektadatokon alapul.



Hasonló nagyszabású-gyapotöntözési projektekben (több mint 1000 hektáron) az integrált rendszerek bebizonyították:

• Több mint37%csökkentés bevízfogyasztásgyökérzóna{0}}precíziós öntözéssel
• Hozzávetőlegesen4,7-szeres növekedésa terméshozamban az egyenletes víz- és tápanyagellátás miatt
• Akár40%javulás benneműtrágya hasznosítási hatékonyság
• Körül50%-os munkaerő-ráfordítás csökkenésautomatizálás révén

Olvasson tovább





Miért működik a rendszer valós terepi körülmények között?



A kritikus különbség az elméleti öntözési megoldások és a valós rendszerek között a mérnöki tervezésben,-különösen a nyomásszabályozásban, a szűrés megbízhatóságában és az öntözés ütemezésében rejlik. A szállítás mögött meghúzódó egyik legfontosabb megkülönböztető tényező az a képesség, hogy a nagyszabású-projektek tapasztalatait exportra-kész rendszerkonfigurációkká lehet lefordítani.



Az a1150 hektáros öntözési projekt, a rendszer a következőkkel épült fel:

• Kettős szivattyúállomás architektúra
• 18 öntözőzóna
• Szabályozott öntözési ciklusok (~30 óra teljes forgás)



⒈ Teljesítmény és szűrés

Az 1150 hektáros rendszer két független szivattyútelepi zónára oszlik, amelyek mindegyike a teljes öntözési terület körülbelül feléért felel:

1. szivattyúállomás:571,4 hektár, 9 öntözőzóna, 84 kifolyó

2. szivattyúállomás:578,6 hektár, 9 öntözőzóna, 72 kifolyó

A nagy-léptékű csepegtető öntözőrendszerekben a vízszállítás megbízhatóságát és a teljes hálózat élettartamát alapvetően két alrendszer határozza meg:tápegység (szivattyúzás)ésszűrés. Ezek az összetevők nem egyszerűen támogatják a rendszert,{1}}meghatározzák annak működési stabilitását, nyomásállandóságát és karbantartási gyakoriságát.

• Teljesítmény és szivattyú rendszer:A projekt beépül16 függőleges centrifugálszivattyú, amelyek mindegyike stabil hidraulikus teljesítményt biztosít folyamatos működés mellett.
• Intelligens vezérlőrendszer:A rendszer integrálódik8 szett változó frekvenciájú kapcsolószekrény, amely lehetővé teszi a szivattyú adaptív működését a valós idejű{0}}igény alapján. A legfontosabb funkciók közé tartozik:

Lágy indítás/leállítás a mechanikai igénybevétel csökkentése érdekében

Állandó nyomásszabályozás az egyenletes öntözésért

Alacsony vízszint elleni védelem (száraz{0}}futás elleni védelem)

Túlhőmérséklet elleni védelem-

Készenléti nyomástartó üzemmód

• Több-lépcsős szűrés:Az eltömődés a csepegtető öntözőrendszerek leggyakoribb meghibásodási módja. Ennek megoldására a projekt elfogadja akétlépcsős{0}}szűrési architektúrahomokszűrés és tárcsás szűrés kombinálása.

⒉ Trágyázó berendezés konfigurációja

A műtrágyázási rendszerek túlnyomásos öntözőhálózatokon-vagy gravitációs-ellátó rendszereken alapulnak, ahol lehetséges,-az oldott tápanyagok csővezetékeken történő szállításához. Az oldható műtrágyákat, akár folyékony, akár szilárd formában, a tápoldatokba-előkeverik a következők szerint: talaj tápanyag-állapota (talajvizsgálati adatok); termés-specifikus tápanyagigényi görbék; növekedési szakasz követelményei. Ez szabályozott koncentrációjú tápoldatot eredményez (általában ppm-ben vagy EK-szintben van meghatározva), amelyet azután egyenletesen juttatnak el az öntözőrendszeren keresztül. A befecskendezést követően a tápoldat az öntözővízzel együtt egy zárt csővezeték-hálózaton halad keresztül, és kibocsátókon (pl. csepegtetőkön) keresztül közvetlenül a növény gyökérzónájába kerül.

Annak érdekében, hogy a tápanyag-szállítás egyenletes maradjon több öntözési zónában, a műtrágyarendszert befecskendezési, keverési, mérési és vezérlőelemek összehangolt készletével kell támogatni. Nagyméretű-alkalmazásokban ezen elemek mindegyike közvetlenül befolyásolja az adagolás pontosságát, a válaszidőt és a rendszer általános stabilitását.

• Központi vezérlőréteg:A rendszer integrálódik4 öntözésvezérlő, amelyek mindegyike képes összetett több{0}}zónás műveletek kezelésére:

Akár 256 vezérlőállomás

64 független öntözési program

Több aktiválási feltétel (idő, érzékelő{0}}alapú, kézi)

Rugalmas szelepvezérlési módok

• Műtrágya keverés és befecskendezés:A trágyázóegység tartalmaz16 műtrágyatartály (egyenként 3000 liter)és16 adagolószivattyú, amely egy elosztott befecskendezési architektúrát alkot, amely gyorsabb reagálást tesz lehetővé a zóna{0}}szintű keresletre, csökkenti a tápanyagszállítás késleltetési idejét, és stabilabb koncentrációszabályozást tesz lehetővé hosszú csővezetékeken keresztül.

Tartálykapacitás: 3000L integrált keverővel

Szivattyú áramlási sebessége: 2 m³/h

Szivattyúmagasság: 82 m

Korrózióálló-anyagok

• Áramlásfigyelés:A rendszer magában foglalja16 elektromágneses áramlásmérő (DN40)az áramlási sebesség folyamatos figyelésére és az adagolás pontosságának biztosítására.
• Csővezeték hálózat:A műtrágyarendszert egy nagyméretű,{0}}PVC csővezeték-hálózat támogatja, amelyet úgy terveztek, hogy egyszerre kezelje a hidraulikus terhelést és a tápanyagszállítást:

Φ400 mm-es csővezetékek: 12 642 m

Φ355 mm-es csővezetékek: 5346 m

Φ315 mm-es csővezetékek: 2160 m

Φ200 mm-es csővezetékek: 30 816 m

Miért kell a trágyázást rendszerként megtervezni?

Gyakori tévhit, hogy a trágyázást bármilyen öntözőrendszerre fel lehet szerelni. Valójában a teljesítménye három kritikus műszaki feltételtől függ:

• Hidraulikus egyenletesség (nyomás- és áramlási stabilitás):A trágyázás nem tudja kijavítani az öntözés egyenetlenségét-. Ha a nyomás vagy az áramlás a zónák között változik, a tápanyagkoncentráció ennek megfelelően változik.
• Pontos injekcióvezérlés (adagolási pontosság):A műtrágya befecskendezése (legyen szó Venturi-csőről, nyomástartályról vagy adagolószivattyúról) az áramlás-függő. A fővezeték nyomásának vagy kibocsátási sebességének változásai közvetlenül befolyásolják a befecskendezési arányt és a végső tápanyag-koncentrációt.
• Zónás kompatibilitás (független vezérlőegységek):A modern műtrágyarendszereknek az öntözés ütemezésének részeként szabályozniuk kell a kijuttatás mértékét, időtartamát és időzítését. Ez lehetetlen kiszámítható öntözési ciklusok és zóna{1}}alapú szabályozás nélkül.

A 50+ hektárt vagy több öntözési blokkot kezelő gazdaságok esetében a trágyázás integrálása nem tekinthető kiegészítő funkciónak. Az öntözőrendszerrel együtt kell megtervezni.

⑶ Csepegtető öntözőrendszer

Míg a szivattyúzás, a szűrés és a fertigáció határozza meg a rendszer teljesítményét makroszinten, acsepegtető öntözőrendszermeghatározza, hogy a víz és a tápanyagok végül milyen hatékonyan jutnak el a növény gyökérzónájába.

⑴ A rendszer többféle terepi{0}}szintű elosztási összetevőt integrál a tartósság és a pontos vízszállítás érdekében:

• Elő-lyukasztott Layflat tömlő

Hossza: 42 100 m

Specifikáció: Φ110 × 0,4 MPa

Lyuktávolság: 0,9 m

Funkció:Terepi elosztó vezetékek gyors telepítése előre meghatározott kimeneti távolsággal

• Szőtt Layflat tömlő

Hossza: 21 100 m

Nagy -szilárdságú szövött szerkezet

Funkció:Rugalmas és tartós vízszállítás terepi körülmények között

• Inline csepegtető öntözőszalag

Teljes hossz: 13 424 000 m

Specifikáció: Φ16 × 0,2 mm

Emitter távolság: 300 mm

Áramlási sebesség: 0,8 L/h

⑵ A rendszer elfogadja a90 cm sortávolság, gyapottermesztési mintákra és gyökérzónák fejlesztésére optimalizálva. A megfelelő távolság biztosítja:

• Egységes nedvesítési minták
• Optimális gyökérzóna lefedettség
• Csökkentett vízverseny a növények között

⑶ A rendszer a csatlakozó szerelvények teljes készletét tartalmazza:

• 47.000 tee csatlakozó
• 94 000 végzáró
• Különféle csatlakozók és szerelvények

PVC golyósszelepek

Egyszeres golyóscsap, kettős csatlakozású golyóscsap, PVC{0}}U öntözőgolyós szelep

PP tüskés csepegtető öntözőszerelvények

Menetes barb adapterek

Csepegtető szalagos csatlakozók

Kuplungok, dugók, kivezetések, könyökök, pólók, gumigyűrűkkel

Csepegtető szalag PE csőszelep anya reteszelő

Miniszelep elvezetés (PP POM), Mini szelep menetes csatlakozó (PP POM)

Csepegtető öntözőcső csatlakozó szeleppel

Miniszelep-csatlakozó (POM), Elszívó miniszelep (POM), Mini szelep szöges szalaghoz (PP)

Csepegtető szalagvég dugó és horog

Dugó (Pom), Dugó tömítéssel, Dugó anya, Layflat tömlőkivezetés dugóval

⒋ Öntözés ütemezésének tervezése

A nagy teljesítményű csepegtető öntözőrendszert nem kizárólag a berendezés konfigurációja határozza meg, hanem a vízszállítás ütemezésének, elosztásának és ellenőrzésének hatékonysága az idő múlásával. A nagy-üzemekben az öntözés ütemezése határozza meg, hogy a hidraulikus tervezés eredményes-eegyenletes talajnedvesség, stabil termésnövekedés és optimalizált erőforrás-felhasználás.

⑴ Öntözési paraméterek:A rendszer világosan meghatározott öntözési rendszer szerint működik.

Öntözés intenzitása: 2,96 mm/h

Az öntözés időtartama zónánként: 3 óra 23 perc

Teljes forgási ciklus: 30 óra 27 perc

⑵ Rotációs öntözés:Minden szivattyúállomás több öntözőzónát működtet, szabályozott vízelosztással.

Szivattyúállomás 1

Teljes terület:8570,5 mu

Összes víz ciklusonként:16935.3 m³

Szivattyúállomás 2

Teljes terület:8678.5 mu

Összes víz ciklusonként:17148.7 m³

Miért fontosabb az ütemezés, mint a hardver a nagy rendszerekben?

A nagyméretű-öntözőrendszerekben a legtöbb teljesítményprobléma nem hardverhibából, hanem az ütemezési logika hibáiból fakad. A gyakori problémák közé tartozik az egyidejű öntözés okozta nyomásesés, a túlzott öntözésből adódó tápanyag-kimosódás, valamint a szabálytalan öntözési ciklusokból eredő termésterhelés. Egy jól-megtervezett rotációs öntözési rendszer alapvetően kiküszöbölheti ezeket a problémákat a rendszer szintjén.

Az ilyen precíz öntözési ütemterv végrehajtásához a rendszer egy intelligens vezérlőarchitektúrát integrál, amely képes a nagy-több-zónás műveletek valós időben történő kezelésére.

⒌ Intelligens vezérlőrendszer

⑴ Vezérlési kapacitás:Ez lehetővé teszi a nagy gazdaságok számára, hogy több öntözési zónát üzemeltetjenek független logikával, miközben fenntartják a rendszer általános koordinációját.

• Akár256 ellenőrzési pont
• 64 programozható öntözési ütemterv

⑵ Több{0}}feltétel kiváltása:A rendszer több kioldási módot is támogat, lehetővé téve az adaptív öntözésvezérlést.

• Időalapú{0}}ütemezés
• Napsugárzás kiváltása
• Talajnedvesség-alapú aktiválás

⑶ Vezeték nélküli vezérlés architektúrája:A rendszer vezeték nélküli kommunikációt alkalmaz (pl. LoRa{2}}alapú architektúra) az elosztott terepi eszközök csatlakoztatásához. A legfontosabb előnyök közé tartozik:

• Távirányító mobil eszközökön keresztül
• Stabil távolsági{0}}kommunikáció
• Csökkentett kábelezési bonyolultság
• Alacsonyabb telepítési költség

⑷ Energia és felügyelet integráció:A modern csepegtető öntözőrendszer már nem csak vízszállítási infrastruktúra,{0}}hanem aadat-vezérelt, automatizált mezőgazdasági termelési rendszer.

• Napelemes{0}}dekóderek
• Valós{0}}rendszerfigyelés
• Adatközpontú -optimalizálás

Ha az öntözés ütemezését megfelelően integrálják az intelligens vezérléssel, a rendszer teljesen automatizált öntözési ciklusokat tesz lehetővé, egyenletes terményteljesítményt biztosít nagy területeken, csökkenti a kézi munkától való függőséget, és optimalizálja a víz- és műtrágya-hatékonyságot.

Műszaki előnyök és várt előnyök

A rendszerkonfiguráció és a terepi alkalmazási modell alapján a következő gazdasági és üzemeltetési előnyök érhetők el:



A gazdasági teljesítmény mellett a rendszer hosszú távú-környezeti és társadalmi előnyökkel is jár, amelyek egyre kritikusabbak a modern mezőgazdasági projektekben és a kormány által támogatott{1}}programokban.
